那智第二橋梁2006.02.18
橋幅：25m
径間：2.6m
拱矢：1.3m
架設：
JR鹿児島本線
架設：明治24年(1891)頃
拡幅部
設計：下関工事局
施工：㈱藤田組
設計荷重：KS-18
基礎工：鉄筋コンクリート杭 径30cm 長17m 15本
基礎根入：天端から3.5m
着手：昭和40年8月15日
しゅん功：昭和41年8月19日
基礎部：イギリス積み
| №1,684那智第二橋梁 2006.02.18 |
|
| 鹿本郡植木町大字那知 橋幅：25m 径間：2.6m 拱矢：1.3m 架設： JR鹿児島本線 架設：明治24年(1891)頃 |
JR田原坂駅から1.2Km南の地点。 |
|
|

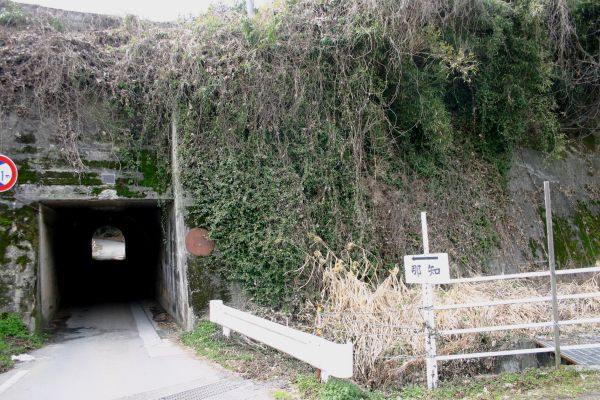

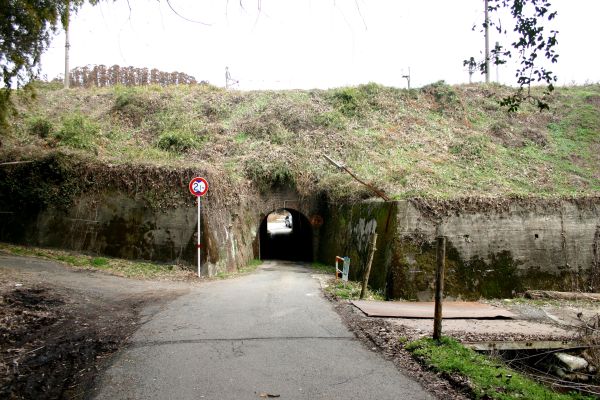

| 県道側からではRCのボックスですが、よく見ると奥はレンガアーチです。 拡幅部 設計：下関工事局 施工：㈱藤田組 設計荷重：KS-18 基礎工：鉄筋コンクリート杭 径30cm 長17m 15本 基礎根入：天端から3.5m 着手：昭和40年8月15日 しゅん功：昭和41年8月19日 |
|
|
|

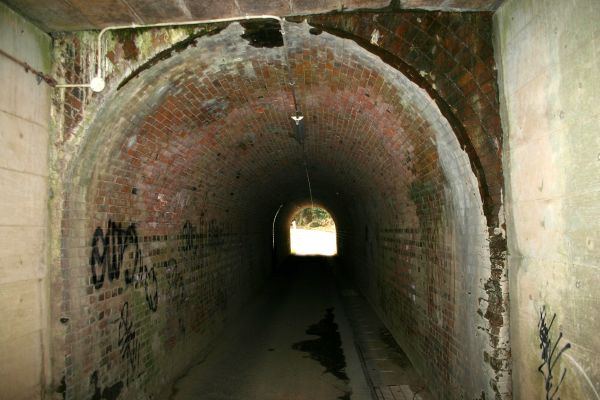

| 内部 |
|
|
|

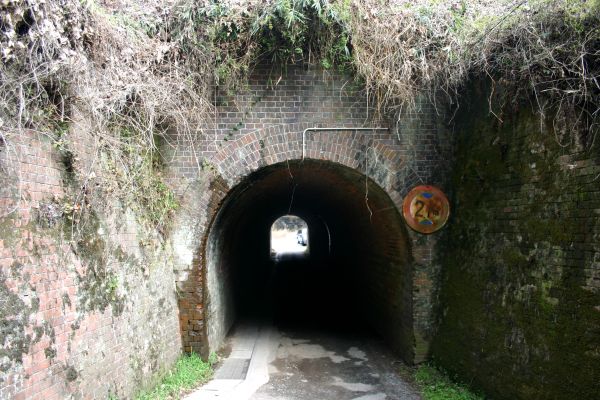

| 西側 |
|
|
|

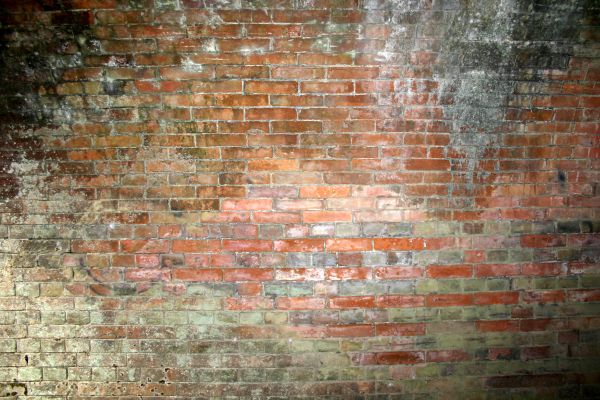

| 左右の壁にも煉瓦が貼ってあります。 |
|
|
|

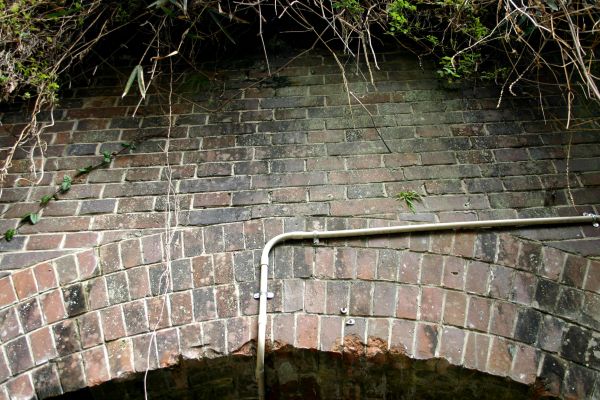

| アーチ部：竪積み4重巻き立て |
|
|
|

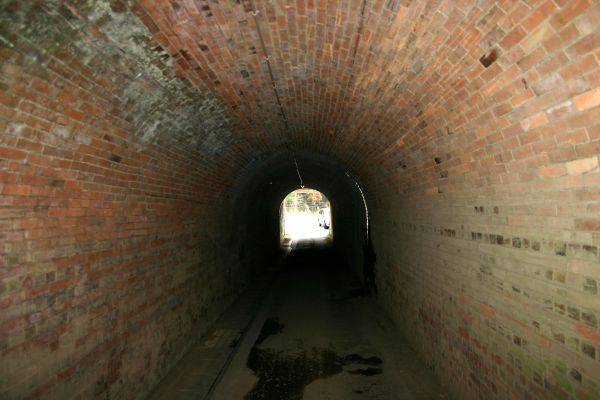

| 内部 |
|
|
|
| アーチ部：長手積み 基礎部：イギリス積み |
|
